直線導軌基礎知識

直線導軌的定義

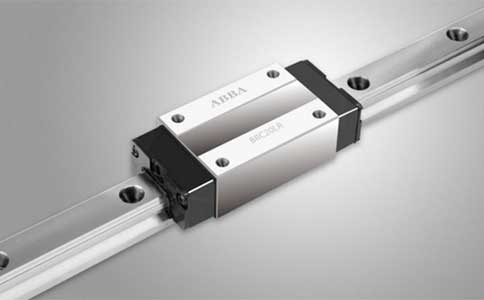

直線導軌又稱線軌、滑軌、線性導軌、線性滑軌，用于直線往復運動場合，且可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。在大陸稱直線導軌，臺灣一般稱線性導軌，線性滑軌。

直線導軌的作用

當運動件沿著承導件作直線運動時，承導件上的導軌起支承和導向的作用，即支承運動件和保證運動件在外力（載荷及運動件本身的重量）的作用下，沿給定的方向進行直線運動。

直線導軌的作用是用來支撐和引導運動部件，依靠導軌兩側兩列或四列滾珠循環滾動帶動工作臺按給定的方向平穩移動做往復直線運動。

直線導軌應用在制造業生產領域中，主要用途有：數控技術生產領域中的平面磨床 、電火花加工機、半導體制造裝置、檢查裝置、食品機械、醫療機器等，應用范圍十分廣泛。

直線導軌的性能要求

1.一定的導向精度。導向精度是指運動件沿導軌移動的直線性，以及它與有關基面間的相互位置的準確性。

2.運動輕便平穩。工作時，應輕便省力，速度均勻，低速時應無爬行現象。

3.良好的耐磨性。導軌的耐磨性是指導軌長期使用后，能保持一定的使用精度。導軌在使用過程中要磨損，但應使磨損量小，且磨損后能自動補償或便于調整。

4.足夠的剛度。運動件所受的外力，是由導軌面承受的，故導軌應有足夠的接觸剛度。為此，常用加大導軌面寬度，以降低導軌面比壓；設置輔助導軌，以承受外載。

5.溫度變化影響小。應保證導軌在工作溫度變化的條件下，仍能正常工作。

6.結構工藝性好。在保證直線導軌其它要求的前提下，應使直線導軌結構簡單，便于加工、測量、裝配和調整，降低成本。

直線導軌的分類

直線導軌種類有很多，一般的分類有滾輪直線導軌，圓柱直線導軌，滾珠直線導軌三種。如果按照摩擦的性質分類有滑動摩擦導軌、滾動摩擦導軌、彈性摩擦導軌、流體摩擦導軌等種類。
